Nouveau Mono dose de lubrifiant stérile pour

PID de chirurgie au bloc opératoire

PID = Porte Instrument Dynamique / Pièces à main de chirurgie

Les avantages de STERILUB sont:

- Les PID sont stérilisés propres et secs (puisque lubrifiés après la stérilisation).

- Les sachets des PID ne sont plus souillés par l’huile brulée qui s’échappe des PID.

- L’huile dans la mono dose, stérilisée en amont par rayons gamma sans montée en température, conserve toutes ses qualités.

- Il n’y a, concernant la stérilisation et la lubrification des PID, plus aucun risque de casse pendant l’intervention chirurgicale.

- C’est le seul procédé de ce type sur le marché mondial pour la lubrification des PID.

Bénéfice médical / médico-économique attendu :

- PID parfaitement stérile, parfaitement lubrifié et donc sans risques pour les patients.

- Huile stérile de catégorie alimentaire conforme aux exigences de la pharmacopée.

- Mono dose à usage unique sans plus aucun risque pour le patient contrairement aux pratiques actuelles.

- Quantité exacte et sans excès de la dose d’huile grâce à la mono dose.

- Moins de casse des PID - coûts d’entretiens beaucoup moins élevés et donc moins de renouvellement des PID.

- Mono dose en polyéthylène recyclable à 100% adaptable à tous types de PID chirurgicaux.

Je fournis mes clients dentistes, stomatologues et praticiens en chirurgie maxillo-faciale en P.I.D depuis plus de trente ans. Les P.I.D sont des Portes Instruments Dynamiques appelés aussi « contres angles ou pièces à mains » au bout desquels le chirurgien place des fraises tungstènes ou diamantées.

Je suis titulaire d’un diplôme universitaire de stérilisation en milieu hospitalier et industriel obtenu à la faculté de pharmacie de Nantes.

Grâce à ces deux éléments, je possède d’une part, une grande connaissance du milieu, des règles et des pratiques hospitalières pour la chirurgie dentaire et d’autre part, j’ai constaté des lacunes existantes en termes de non respect des règles de stérilisation et de lubrification dans ce domaine.

Je commercialise aussi des automates de lavage par ultrasons GAMASONIC dédiés notamment au nettoyage des P.I.D.

Le concept

Entre chaque intervention chirurgicale même bénigne, ces instruments doivent êtres désinfectés, lavés, séchés et stérilisés.

Après la phase de lavage et de séchage des PID, la pratique actuelle dans tous les établissements de soins est la suivante :

  1. Lubrification des PID
  2. Stérilisation des PID
  3. Stockage
  4. Utilisation.

Cette méthode met en lumière trois problèmes majeurs.

- « On ne stérilise que ce qui est propre et sec » mais avec de l’huile non stérile à l’intérieur, les PID ne sont ni propres ni secs.

- Les différentes phases de vides des autoclaves font que l’huile est complètement ou quasi complètement partie des PID à la fin des cycles de stérilisation.

- Le peu d’huile restant dans les PID est brulé par la montée en température de stérilisation (134° pendant 18mn) sachant que les huiles perdent leurs qualités à partir de 80° jusqu’à 100° en fonction des types d’huiles.

Le chirurgien utilise alors un instrument très souvent grippé, pas ou très peu huilé avec un risque évident de casse pendant l’intervention et donc un risque pour la santé des patients. Ils sont d’ailleurs souvent obligés d’avoir, au bloc opératoire, une bombe d’huile – non stérile – pour lubrifier à nouveau le PID.

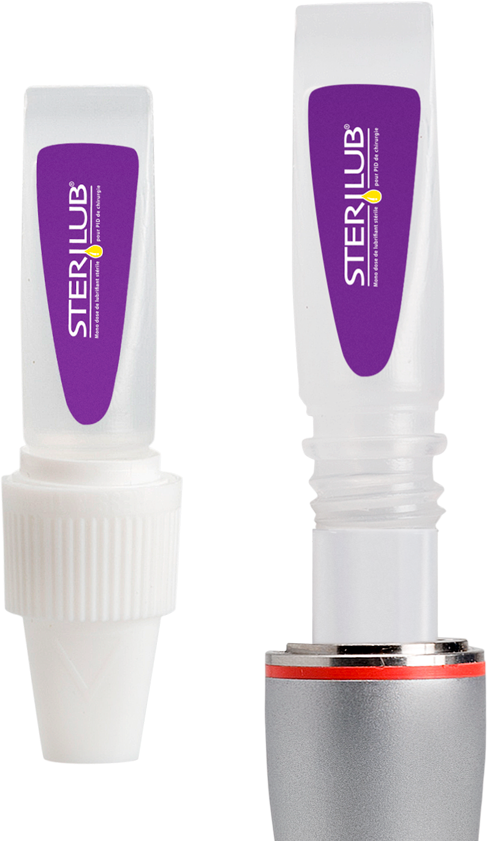

Fort de ces constatations j’ai donc développé une mono-dose de lubrifiant stérile (à usage unique) qui sera placé sous double emballage stérile pour l’emploi direct en bloc opératoire, juste avant l’intervention chirurgicale.

Cette mono-dose est munie d’un embout universel afin de pouvoir s’adapter à tout type de P.I.D et donc pouvoir lubrifier tous les appareils de chirurgie dentaire, stomatologie, chirurgie maxillo-faciale, orthopédique, ORL et neurologie du marché tout en garantissant la stérilité de l’ensemble des matériels.

Un brevet a été déposé à l’INPI sous le numéro 1852105 le 12 mars 2018.

Le nom de cette mono dose « STERILUB » a également été déposé sous le n° 18 4 458 309 le 04 juin 2018.
